一、主要特點
DYLUG,DYLUC 型渦街流量傳感器是應用卡門和斯特羅哈爾有關旋渦的產生和旋渦與流量關系的理論為依據來測量蒸汽、氣體及低粘度液體的流量的。并采用先進的技術進行信號處
理和運算、精度高、運行穩定、質量可靠。該產品廣泛用于各行業的液體、氣體和蒸汽流量的監測和控制。
二、主要技術參數
物理參數

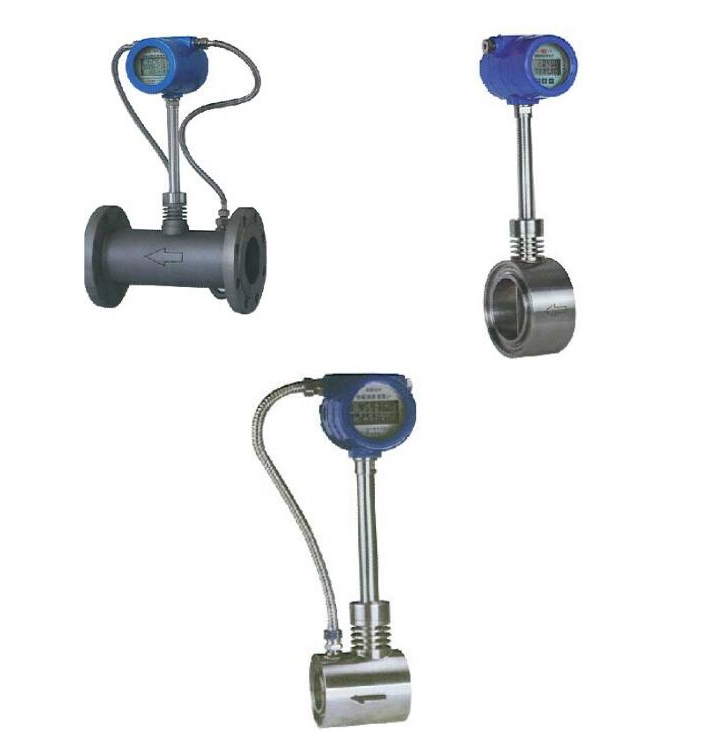

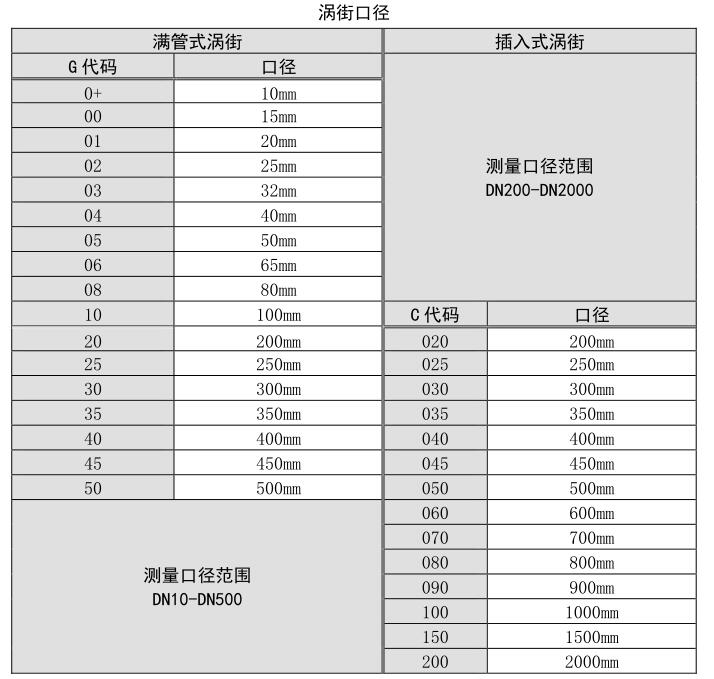

公稱口徑：DYLUG 滿管型渦街Φ10～Φ500，DYLUC 插入型渦街Φ200～Φ2000
測量介質：液體、氣體、飽和蒸汽、過熱蒸汽
標準狀態條件：P=0.101325MPa；T=20℃。
放大器使用環境溫度：-40℃～+65℃
大氣壓力：86KPa～106KPa
相對濕度：5％～95％
測量介質溫度：DYLUG 型 （－40℃～+420℃），DYLUC 型（－40℃～+250℃）
最高介質壓力：Pmax≤2.5MPa （Pmax >2.5 MPa 訂貨時需說明）
精度等級：DYLUG 型 0.5 級、1 級、1.5 級、0.2 級(需協議供貨)；
DYLUC 型 2.5 級、1.5 級(需協議供貨)、1 級(需協議供貨)
渦街精度可測流速范圍：
液體（0.45 米/秒～6.6 米/秒）、氣體、蒸汽（4.5 米/秒～60 米/秒）
數字濾波智能型渦街精度流速范圍：
液體（0.29 米/秒～8.0 米/秒）、氣體、蒸汽（2.5 米/秒～65 米/秒）
表體材質：1Cr18Ni9Ti(其它材質協議供貨)
電氣參數
工作電壓：12VDC(±10%)、24VDC(±10%)、3.6VDC（鋰電池壽命大于 2 年，只限現場顯示型）。
輸出信號
工況瞬時流量對應電壓脈沖（低電平≤1V,高電平≥6V，脈寬≥10uS）
標況瞬時流量對應電壓脈沖（只限溫壓補償一體化渦街。低電平≤1V,高電平≥6V）
工況瞬時流量對應兩線制 4-20MA 輸出（溫壓補償一體化渦街為三線制 4-20MA 輸出）
標況瞬時流量對應三線制 4-20MA 輸出（只限溫壓補償一體化渦街）
帶載功能：RL≤500Ω（24VDC 供電）
通訊方式：RS232 或 RS485（只限溫壓補償一體化渦街或溫度補償型渦街）。
顯示方式
現場液晶雙行顯示 （溫度補償或普通顯示型渦街） ：可同時顯示瞬時流量、累積流量。溫度補償型渦街可循環顯示溫度、壓力、瞬時流量、累積流量等參數。
現場液晶三行顯示 （溫壓補償一體化型渦街） ：可同時顯示標況瞬時流量、標況累積流量、工況溫度、工況壓力、電池電壓或顯示工況瞬時流量、工況累積流量、頻率等參數。
選型參數

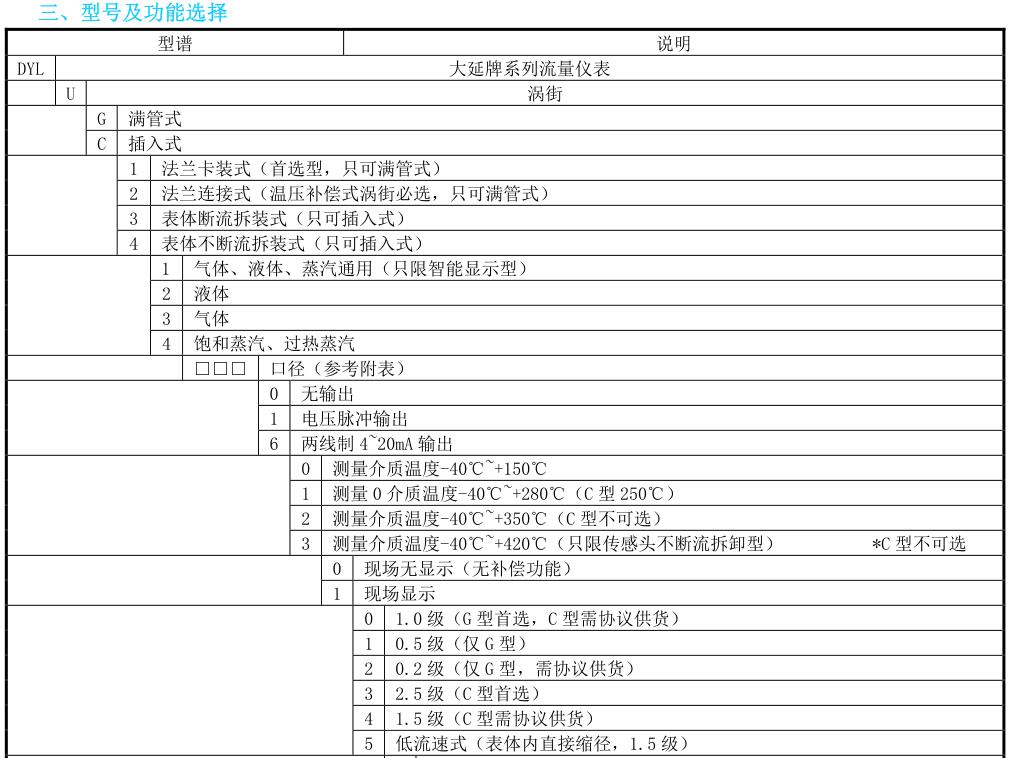

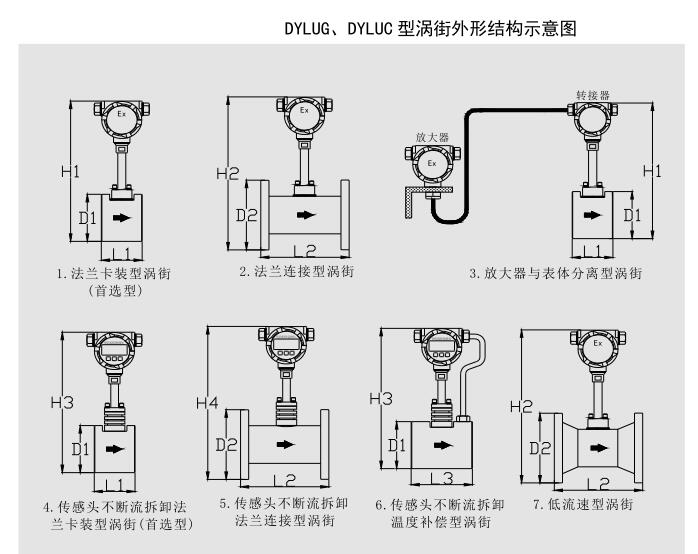

DYLUG、DYLUC 型渦街最大外形結構及最大外形尺寸

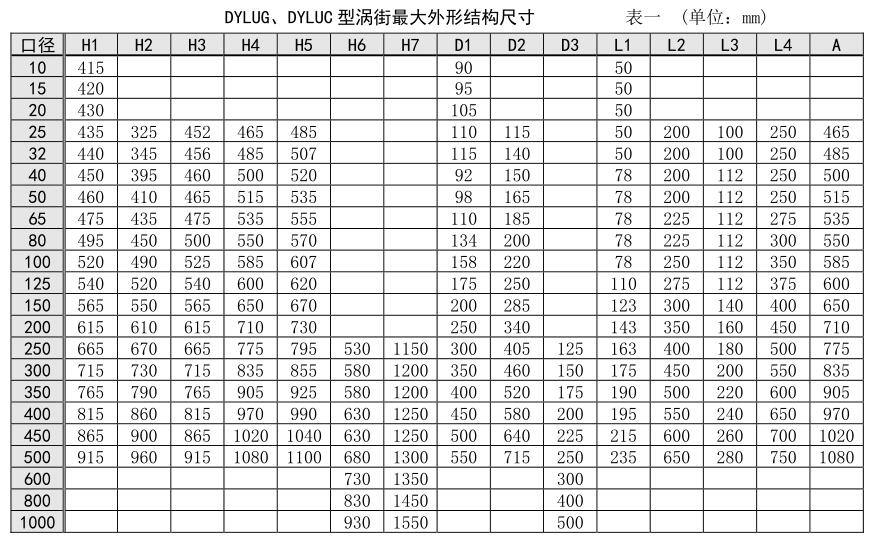

所有法蘭卡裝型渦街表體法蘭為廠家提供的專用法蘭。所有法蘭連接型渦街表體法蘭尺寸為對應口徑、壓力下的標準法蘭。插入式渦街表體與管道連接處法蘭為 DN100 標準法蘭。所有法蘭參照標準為（GB9119.8-88 PN1.6MPa 或 GB9119.9-88PN2.5MPa）。見圖二、表一。
四、安裝指南
表體安裝
表體安裝位置選擇

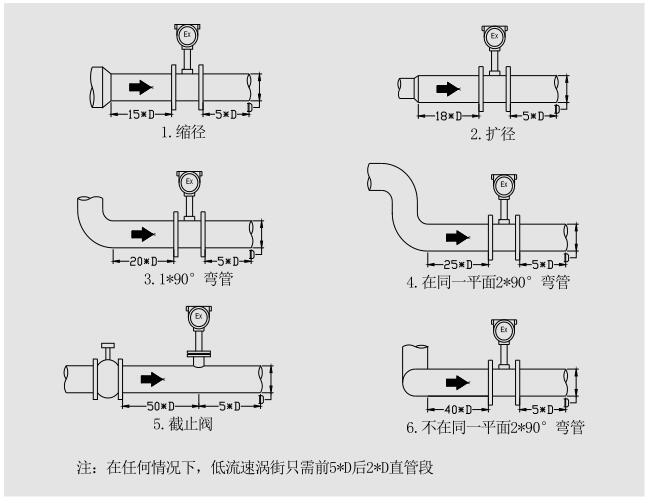

DYLUG 型、DYLUC 型渦街的安裝應該本著確保前、后直管段有足夠長度的原則，裝在離管道震動和電磁干擾源較小的管段。DYLUG 型、DYLUC 型渦街的安裝方向可以是水平安裝、垂直安裝、傾斜安裝。但是當測量介質為液體時，表體垂直安裝或傾斜安裝時應注意測量介質的流向?yàn)樽缘拖蚋吡鲃?dòng)。其表體最大外形安裝尺寸見表 1，前、后直管段最小安裝尺寸見圖三。
DYLUG、DYLUC 型渦街的安裝位置圖 圖三
表體安裝方式及焊接方法

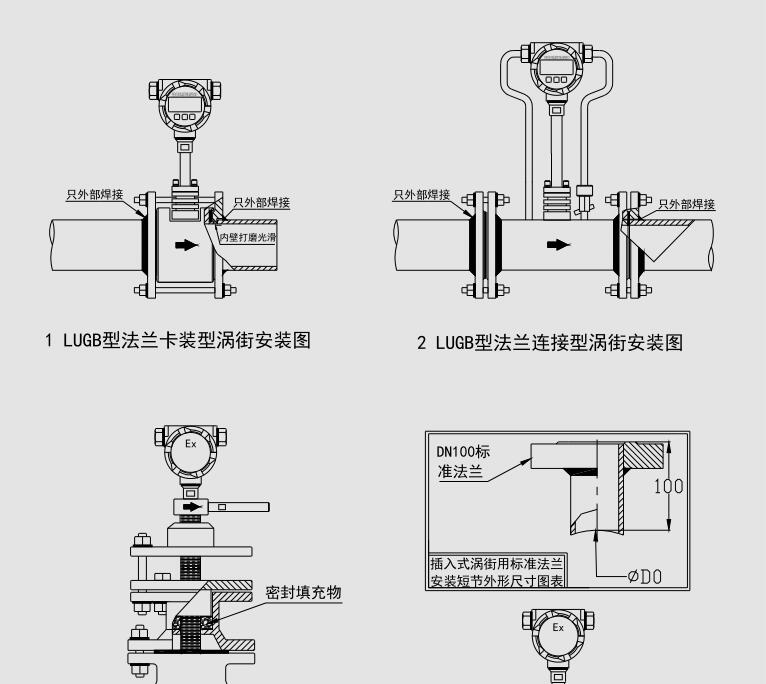

DYLUG 型、DYLUC 型渦街的安裝應該本著確保焊接牢靠、管道內壁平整光滑、表體與法蘭或法蘭與法蘭之間安裝時應軸向確保同心。其具體安裝形式如圖四。
DYLUG 型、DYLUC 型渦街安裝方式圖 圖四
表體初裝完成以后，在管道充滿流體時，應對螺栓重新進行緊固。當測量介質為蒸汽或其它高溫介質時，應對管道進行保溫措施，避免因?yàn)榄h(huán)境溫度過熱而將渦街放大器過熱損壞。
請注意！！！ 對于溫壓補償型表體，為了避免高溫或過大的壓力沖擊將取壓傳感器損壞，在管道內充滿流體前，請必須將表體上的壓力閥門關閉。當管道內充滿流體且達到工作壓力后，再緩慢開啟閥門。
