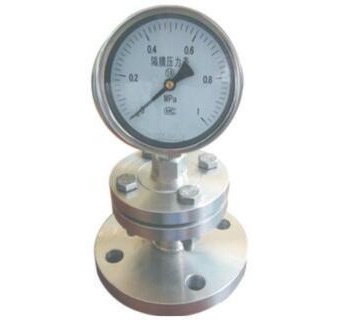

結構原理
隔膜壓力表由各種通用型壓力儀表和不同結構的隔膜隔離器組成一個封閉系統，內充密封液。當 被測介質的壓力作用于隔膜時，則隔膜產生變形，壓縮封閉系統中的密封液。由于密封液的固有性質. 使壓力儀表中的彈性元件產生相應在的彈性變形一位移，經指示裝置顯示壓力值。當隔膜的剛度足夠小 時，則壓力儀表指示的壓力就近于被測介質的壓力值。

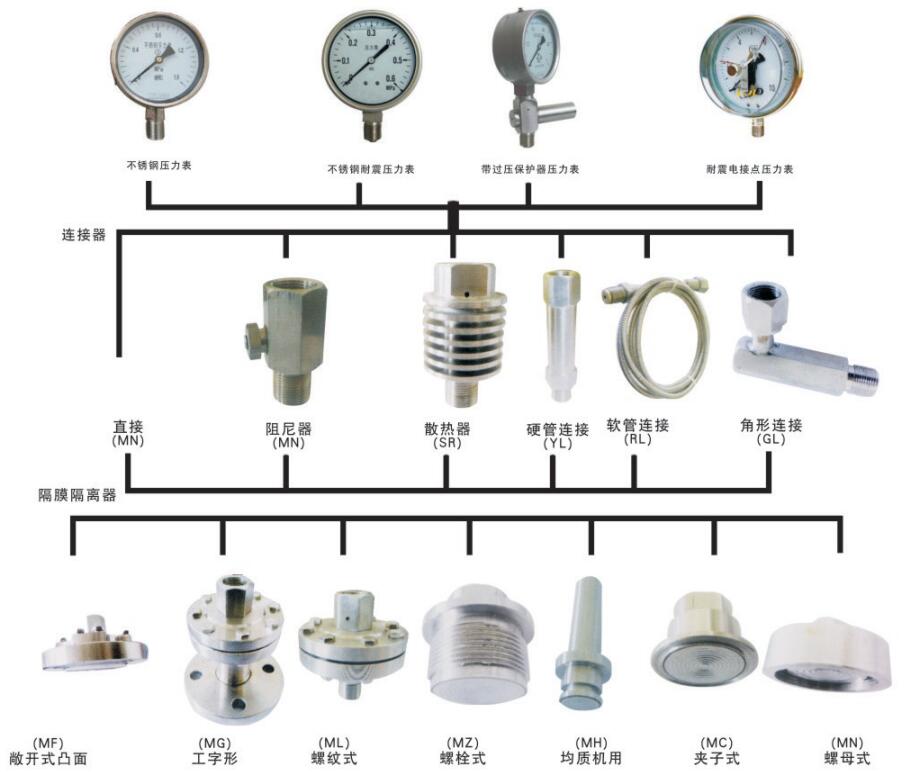

型號標記示例
Y-100B/SR/MF( B)/316/4Mpa/50-4.0 通用儀表為Y-1 00B不銹鋼壓力表，連接形式為
SR散熱式，采用敞開式突面法蘭，隔離器(法蘭)材料為不銹鋼.膜片材料316L不繡鋼，測量范圍0~4MPa ，法蘭標準：DN50, PN4.0

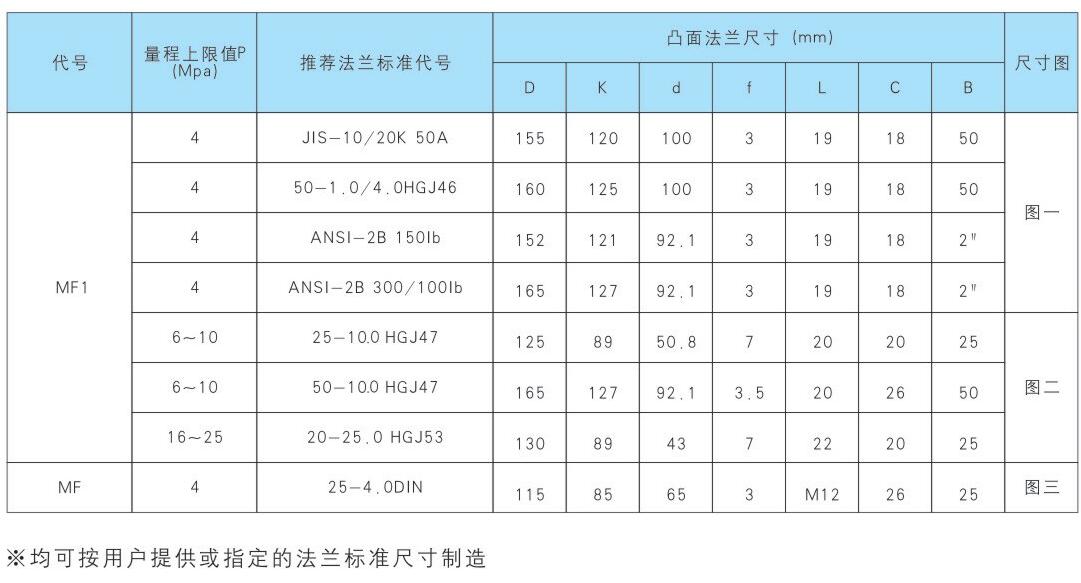

隔膜裝置法蘭尺寸

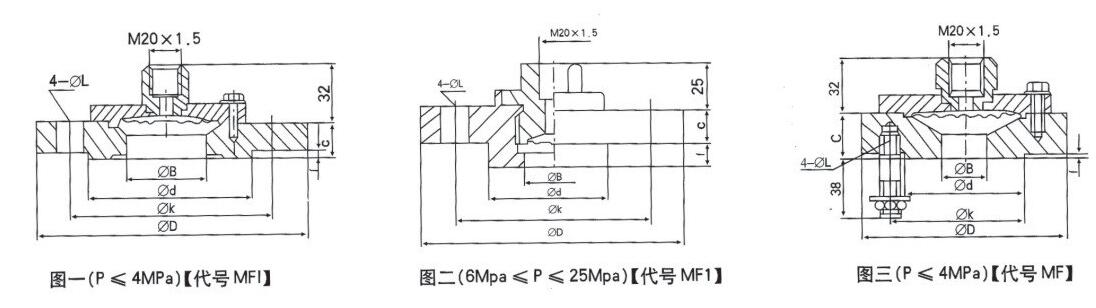

1.敞開式凸面法蘭

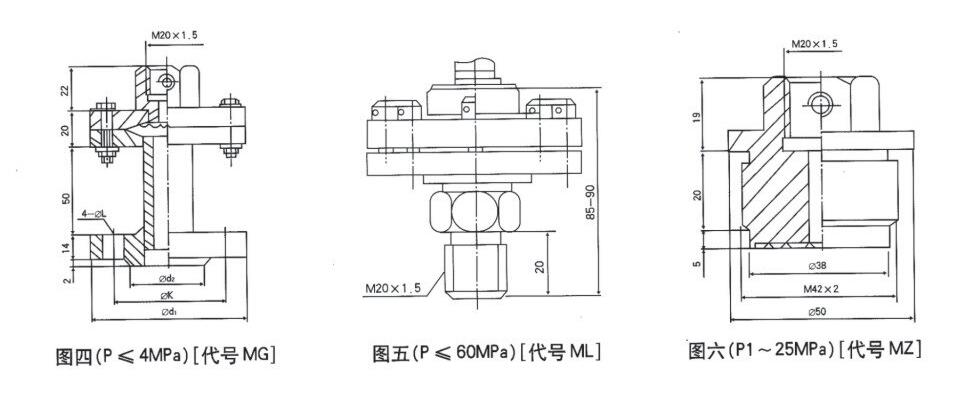

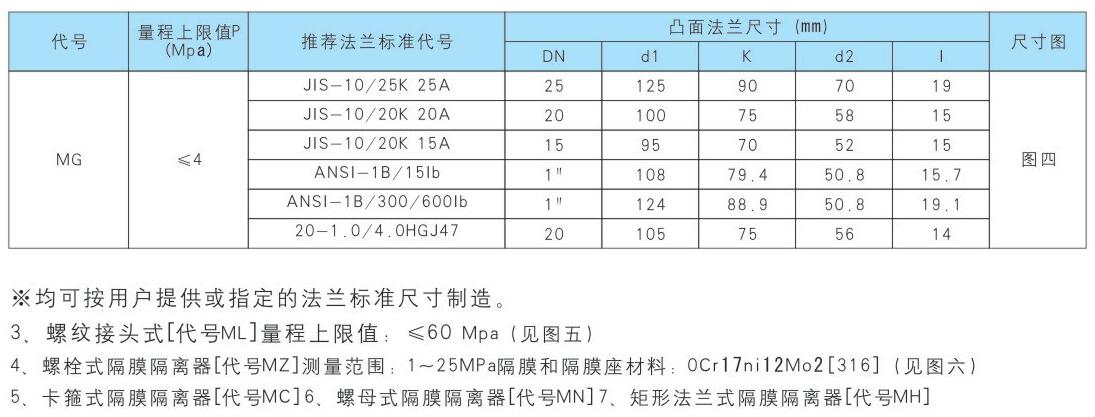

2、工字形凸面法蘭
